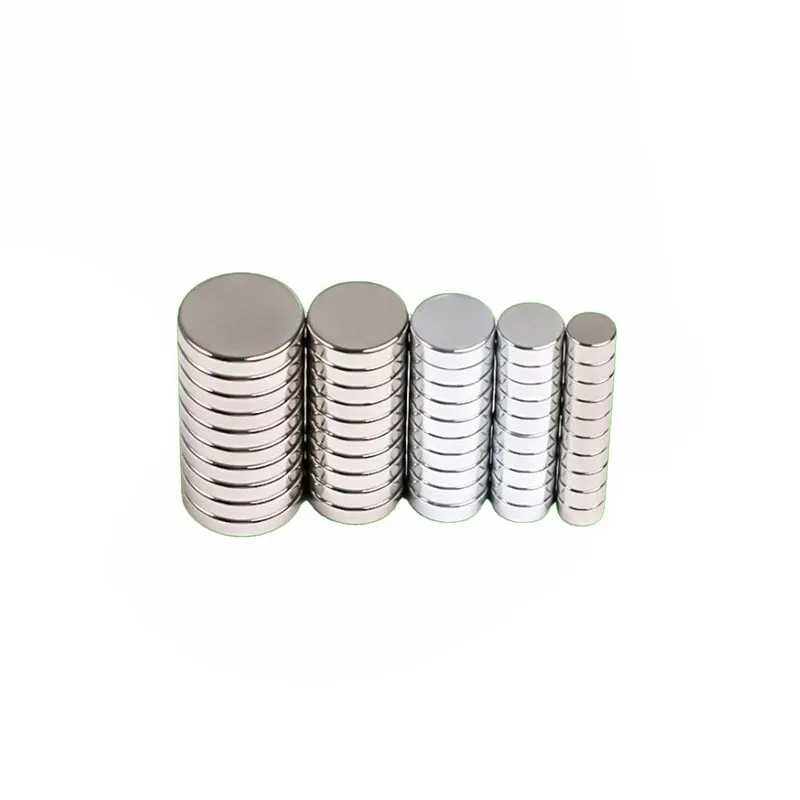

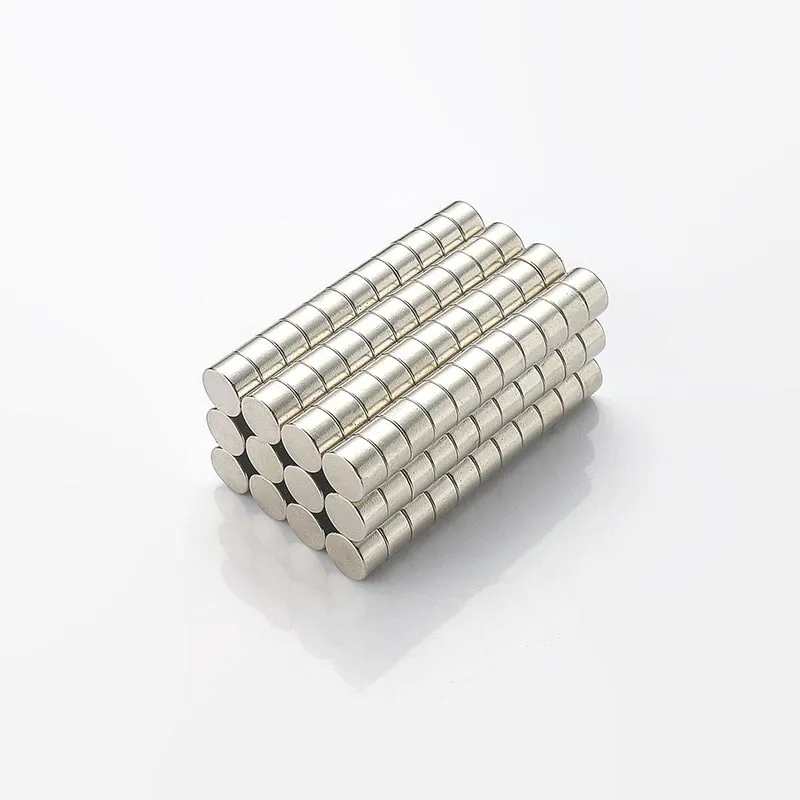

Nam châm tròn lớn mạnh

Đường kính và độ dày kết hợp như thế nào để tạo ra lực kéo

Trong từ tính công nghiệp nặng, tỉ lệ lực giữ là phi tuyến tính. Việc tăng gấp đôi diện tích bề mặt của đĩa từ không chỉ đơn thuần là tăng gấp đôi khả năng giữ của nó—nó còn làm tăng nồng độ từ thông theo cấp số nhân khi kết hợp với độ dày trục thích hợp.

Nguyên lý đường phản hồi từ thông: Sức mạnh của một nam châm lớn sẽ không được sử dụng đúng mức nếu gắn vào tấm kim loại mỏng. Các đường từ thông đòi hỏi một tấm nền bằng thép dày để hoàn thành đường hồi lưu từ thông mà không đạt đến độ bão hòa từ tính. Nếu được gắn vào tường kim loại tấm 2mm, đĩa 100mm sẽ bị rò rỉ từ thông đáng kể, làm giảm lực giữ hiệu quả tới 60%. Nhân viên kỹ thuật của chúng tôi làm việc trực tiếp với đội ngũ cơ khí của bạn để tính toán các thông số kỹ thuật thép nền tối ưu.

Kỹ thuật lắp đặt đĩa Neodymium lớn

Vật liệu nam châm vĩnh cửu NdFeB thiêu kết có mật độ khoảng 7,5 g/cm³. Các đĩa tròn lớn đặt ra những thách thức đáng kể trong việc lắp đặt cấu trúc do trọng lượng và lực hấp dẫn lớn của chúng. Ví dụ, một đĩa đơn 100mm x 25 mm nặng gần 1,5 kg.

Rủi ro quản lý nhiệt và khử từ bên trong

Do khối lượng mặt cắt ngang lớn nên nam châm tròn lớn tản nhiệt bên trong chậm hơn nhiều so với nam châm đĩa nhỏ. Trong động cơ nam châm vĩnh cửu tốc độ cao, máy phát điện hoặc trống tách từ, sự thay đổi từ trường tần số cao sẽ tạo ra dòng điện xoáy bên trong. Những dòng điện này tạo ra nhiệt độ lõi bên trong cục bộ cao hơn nhiều so với nhiệt độ bề mặt xung quanh.

Để tránh tình trạng mất kích thích nghiêm trọng, không bao giờ được sử dụng vật liệu cấp N tiêu chuẩn (tối đa 80°C / 176°F) trong máy động lực liên tục. Chúng tôi khuyên bạn nên chọn các loại có độ kháng từ cao như N45UH (180°C), N42EH (200°C) hoặc N38AH (230°C), có độ kháng từ nội tại cao (Hcj ≥ 25-30 kOe) để ngăn chặn sự suy giảm nhiệt.

Ứng dụng công nghiệp nặng cho nam châm vĩnh cửu lớn

Nam châm tròn lớn mạnh mẽ hạng nặng của chúng tôi phục vụ các lĩnh vực công nghiệp quan trọng, nơi không thể cung cấp năng lượng điện từ liên tục hoặc tốn kém chi phí năng lượng:

Độ bền lớp phủ dưới áp lực cơ học nghiêm trọng

Nam châm lớn gặp phải áp lực cơ học nghiêm trọng trong quá trình lắp đặt. Lớp mạ Ni-Cu-Ni mỏng tiêu chuẩn (10-15 μm) có thể dễ dàng sứt mẻ hoặc trầy xước trong quá trình lắp ráp nặng, khiến sắt thô bị ẩm và bị oxy hóa.

Dung sai gia công chính xác và kiểm soát kích thước

Nam châm công nghiệp lớn thường được lắp vào các rôto thép chính xác hoặc các rãnh then. Dung sai công nghiệp tiêu chuẩn (± 0,1mm) có thể gây ra kẹt lắp ráp hoặc độ dốc kết cấu trong thiết bị có tốc độ RPM cao.

Tập đoàn Zhaobao sử dụng máy cắt dây và mài bề mặt CNC đa trục chuyên dụng, đạt được dung sai kích thước chặt chẽ xuống tới ±0,02mm đối với độ dày và ±0,05mm đối với đường kính ngoài. Mỗi lô Nam châm tròn lớn mạnh của chúng tôi đều bao gồm các tờ kiểm tra kích thước đã được xác minh.

Phân tích chi phí-lợi ích: Đĩa lớn đơn so với mảng đa nam châm

Khi thiết kế các giàn giữ có độ bền cao, các kỹ sư thường so sánh việc sử dụng một đĩa lớn với việc lắp ráp nhiều nam châm đĩa nhỏ hơn thành một mảng Halbach.

Ưu điểm của một đĩa lớn: Cấu trúc đơn giản chưa từng có, loại bỏ nguy cơ hỏng lực đẩy nam châm với nam châm trong quá trình lắp ráp và không có nguy cơ bị cắt dính từng nam châm riêng lẻ. Phù hợp nhất cho hệ thống treo chịu tải cao, giàn nâng hạng nặng và các khớp nối công nghiệp chắc chắn.

Ưu điểm của mảng đa nam châm: Trọng lượng từng bộ phận riêng lẻ thấp hơn khi lắp ráp thủ công, sắp xếp vật lý linh hoạt và giảm nguy cơ suy giảm nhiệt tại một điểm. Phù hợp nhất cho băng tải phẳng có bề mặt rộng.

Hướng dẫn An toàn về Lưu trữ, Đóng gói và Vận chuyển

Vận chuyển nam châm vĩnh cửu trường cao yêu cầu bao bì che chắn từ tính chuyên dụng để tuân thủ các quy định an toàn hàng hải và hàng hóa hàng không quốc tế của IATA.
