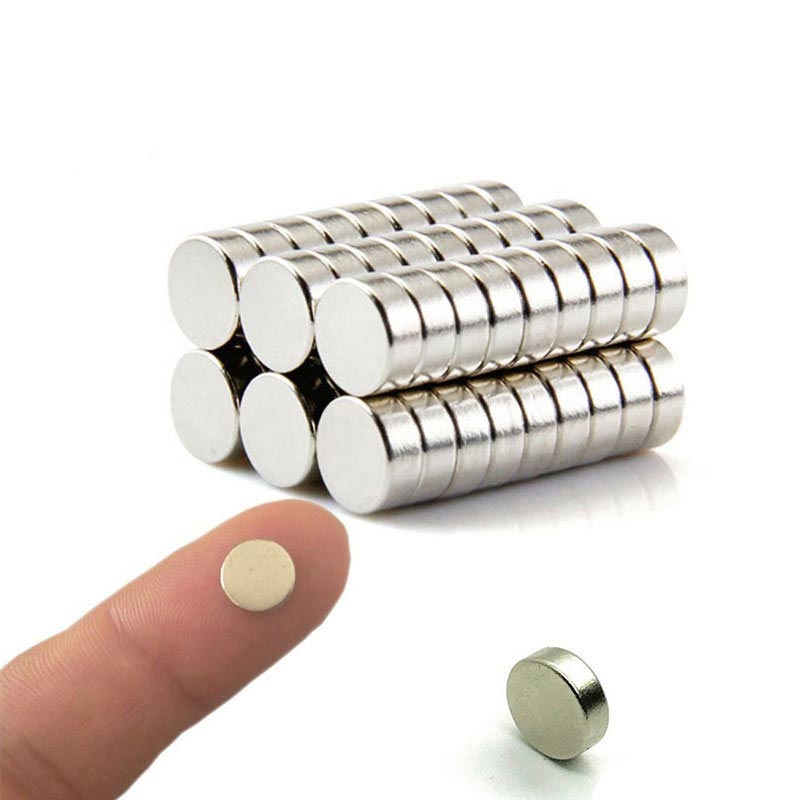

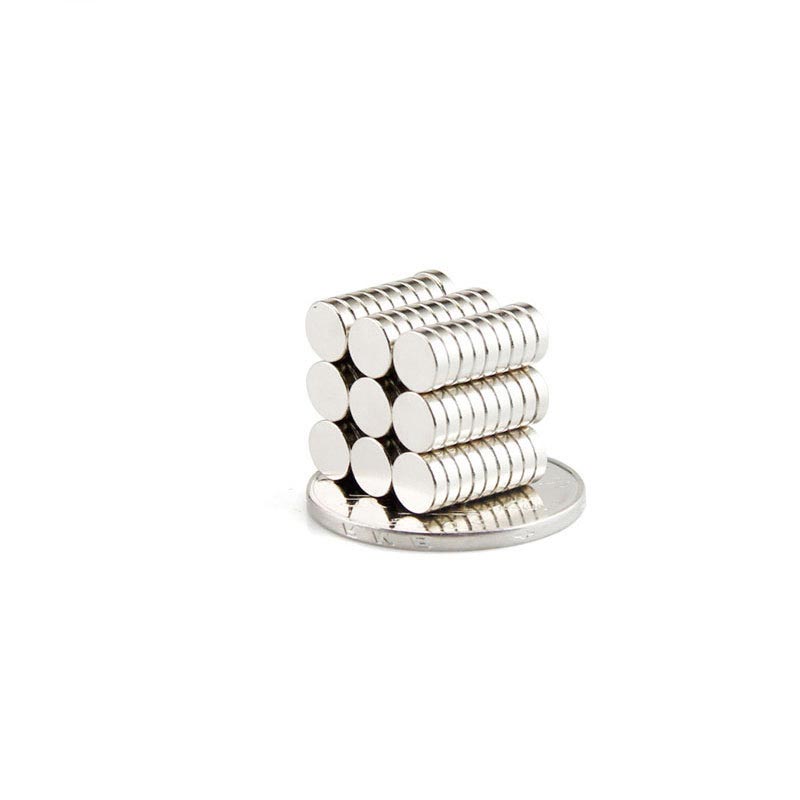

Nam châm đĩa

Nhà máy của chúng tôi chuyên sản xuất nam châm đĩa có độ chính xác cao cho các ứng dụng công nghiệp đa dạng đòi hỏi các thành phần từ tính phẳng, tròn. Với 30 năm kinh nghiệm trong sản xuất nam châm, chúng tôi cung cấp nam châm dạng đĩa với nhiều đường kính khác nhau (từ 1mm đến 150mm), độ dày và vật liệu từ tính bao gồm NdFeB, SmCo, Ferrite và Alnico. Mỗi nam châm đĩa đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt để đảm bảo kích thước chính xác, đặc tính từ tính nhất quán và lớp phủ bảo vệ bền bỉ cho hiệu suất đáng tin cậy.

Gửi yêu cầu

Mô tả Sản phẩm

Nam châm dạng đĩa, đặc trưng bởi hình dạng tròn phẳng với từ hóa dọc trục, là một trong những cấu hình nam châm vĩnh cửu linh hoạt nhất được sử dụng trong ngành công nghiệp hiện đại. Hình dạng đơn giản của chúng đi ngược lại yêu cầu kỹ thuật phức tạp để tạo ra chúng với các đặc tính từ tính nhất quán, kích thước chính xác và khả năng chống ăn mòn đáng tin cậy. Nhà máy của chúng tôi chuyên dụngnam châm đĩadây chuyền sản xuất kết hợp xử lý vật liệu tiên tiến với gia công chính xác để tạo ra các bộ phận vượt trội trong các ứng dụng từ cảm biến thu nhỏ đến cụm từ tính công nghiệp.

Cho dù bạn cần mỏngnam châm đĩađối với các thiết kế có không gian hạn chế hoặc các biến thể dày hơn để có lực từ tối đa, sự tích hợp sản xuất theo chiều dọc của chúng tôi đảm bảo chất lượng ở mọi giai đoạn. Từ việc lựa chọn nguyên liệu thô (sử dụng neodymium nguyên chất ≥99,5% cho loại NdFeB) đến khâu kiểm tra cuối cùng, chúng tôi duy trì sự kiểm soát chặt chẽ đối với toàn bộ quy trình, dẫn đếnnam châm đĩahoạt động có thể dự đoán được trong ứng dụng của bạn.

Ưu điểm chính của việc sản xuất nam châm đĩa của chúng tôi

Kiểm soát độ dày chính xác

Vìnam châm đĩa, độ dày thường là kích thước quan trọng nhất ảnh hưởng đến cả hiệu suất từ tính và độ lắp ráp. Công nghệ mài hai mặt của chúng tôi đạt được dung sai độ dày chặt chẽ đến ±0,01 mm, với độ song song được duy trì trong khoảng 0,02 mm trên toàn bộ bề mặt. Độ chính xác này đảm bảo phân bố từ trường đồng đều và ngăn ngừa các vấn đề lắp ráp trong các ứng dụng xếp chồng lên nhau hoặc lắp khít.

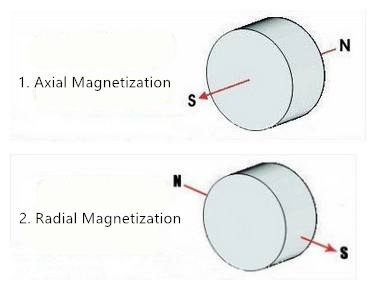

Từ hóa trục được tối ưu hóa

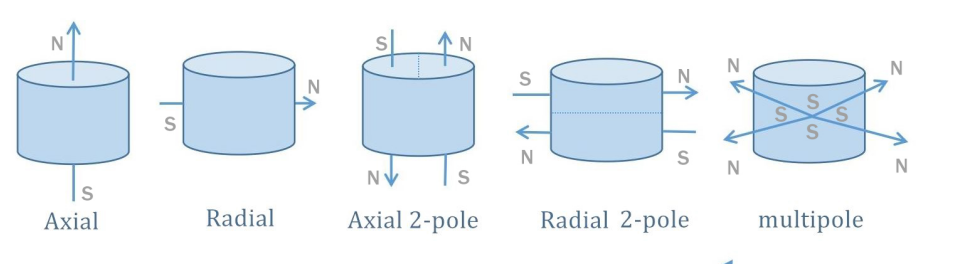

Hướng từ hóa rất quan trọng đối vớinam châm đĩa. Hệ thống từ hóa hoàn toàn tự động của chúng tôi áp dụng các trường xung mạnh (lên đến 5T) dọc theo hướng trục, đảm bảo độ bão hòa hoàn toàn và căn chỉnh phân cực nhất quán. Đối với nhiều cựcnam châm đĩa, chúng tôi sử dụng các thiết bị cố định chuyên dụng để tạo ra các mẫu từ hóa hướng tâm hoặc tùy chỉnh chính xác với sự chuyển tiếp sắc nét giữa các cực.

Bảo vệ cạnh nâng cao

Nam châm dạng đĩa đặc biệt dễ bị sứt mẻ ở các cạnh trong quá trình xử lý và lắp ráp. Quy trình bán kính cạnh độc quyền của chúng tôi tạo ra các góc xiên nhẹ (0,1-0,3mm) giúp giảm đáng kể rủi ro này mà không ảnh hưởng đến hiệu suất từ tính. Kết hợp với lớp mạ điện Ni-Cu-Ni đồng nhất của chúng tôi bao phủ hoàn toàn các cạnh, điều này mang lại độ bền cao hơnnam châm đĩavới tuổi thọ dài hơn.

Các loại và ứng dụng của Disk Magnet

Nam châm đĩa mỏng

độ dày:0,5mm - 3mm
Ứng dụng:Cảm biến, công tắc sậy, bộ mã hóa từ tính, thiết bị điện tử tiêu dùng mỏng
Tính năng chính:Thiết kế tiết kiệm không gian với từ trường đủ cho các ứng dụng phát hiện

Nam châm đĩa tiêu chuẩn

độ dày:3mm - 10mm
Ứng dụng:Rôto động cơ, giá đỡ từ tính, dải phân cách, sử dụng trong công nghiệp nói chung
Tính năng chính:Cân bằng tối ưu giữa cường độ từ và độ ổn định cơ học

Nam châm đĩa dày

độ dày:10mm - 50mm
Ứng dụng:Khớp nối mô-men xoắn cao, nâng tải nặng, mâm cặp từ tính
Tính năng chính:Lực từ tối đa cho các ứng dụng cơ khí đòi hỏi khắt khe

Thông số kỹ thuật nam châm đĩa tiêu chuẩn (NdFeB N45)

Bảng bên dưới hiển thị kích thước tiêu chuẩn và lực giữ gần đúng cho NdFeB thiêu kết của chúng tôinam châm đĩavới lớp phủ Ni-Cu-Ni. Kích thước, cấp độ tùy chỉnh (N35 đến N52) và lớp phủ (Zn, Epoxy, Au, v.v.) được cung cấp theo yêu cầu. Lực kéo được đo trên tấm thép dày 10mm.

Đường kính (mm)	Độ dày (mm)	Cấp	Xấp xỉ. Trọng lượng (g)	Lực kéo điển hình (kg)
6.0	2.0	N45	0.44	1,2 kg
10.0	3.0	N45	1.75	3,5 kg
15.0	5.0	N45	6.2	8,5kg
20.0	10.0	N45	24.8	22 kg
30.0	10.0	N45	55.8	45 kg
Phong tục	0,5 - 50	Tất cả	Đã tính toán	mô phỏng

Cân nhắc xử lý quan trọng

Nam châm đĩavới tỷ lệ đường kính trên độ dày lớn (đĩa mỏng) dễ bị nứt hơn dưới áp lực cơ học. Chúng tôi khuyên bạn nên sử dụng các dụng cụ không chứa sắt để xử lý và tránh tiếp xúc trực tiếp giữa nam châm với nam châm đối với đường kính lớn hơn. Bao bì bảo vệ của chúng tôi (hộp nhựa riêng lẻ đặt trong các hộp có vách ngăn) được thiết kế đặc biệt để tránh hư hỏng trong quá trình vận chuyển.

Các ứng dụng chính cho nam châm đĩa

Thiết kế phẳng, đối xứng củanam châm đĩalàm cho chúng trở nên lý tưởng cho nhiều ứng dụng trong nhiều ngành công nghiệp khác nhau. Từ trường có thể dự đoán được và tính dễ tích hợp của chúng góp phần giúp chúng được sử dụng rộng rãi.

Động cơ DC không chổi than:Được gắn trên rôto để vận hành hiệu quả, không cần bảo trì trong các ứng dụng ô tô, công nghiệp và tiêu dùng.
Cảm biến & Công tắc từ:Được sử dụng trong các hệ thống cảm biến vị trí, phát hiện tốc độ và chuyển mạch tiệm cận.
Giữ & cố định từ tính:Dành cho giá đỡ dụng cụ, đồ gá lắp, đồ gá, chốt từ tính và các bộ phận cố định trong quá trình gia công.
Thiết bị âm thanh:Loa, tai nghe và micrô nơi nam châm đĩa cung cấp từ trường cần thiết để truyền âm thanh.
Thiết bị y tế:Các thành phần MRI, hệ thống phân phối thuốc, dụng cụ phẫu thuật và thiết bị chẩn đoán.
Tách từ:Được sắp xếp theo dạng lưới hoặc tấm để loại bỏ các chất gây ô nhiễm kim loại khỏi chất lỏng và bột.
Điện tử tiêu dùng:Động cơ rung của điện thoại thông minh, cơ chế lấy nét tự động của camera, đầu nối sạc từ tính và thiết bị nhà thông minh.
Năng lượng tái tạo:Máy phát điện tua-bin gió và các hệ thống chuyển đổi năng lượng sạch khác.

Chứng nhận & Tiêu chuẩn Chất lượng

Quy trình sản xuất và hệ thống quản lý chất lượng của chúng tôi được chứng nhận theo tiêu chuẩn quốc tế, đảm bảonam châm đĩađáp ứng các yêu cầu nghiêm ngặt của thị trường toàn cầu bao gồm các ngành công nghiệp ô tô, y tế, hàng không vũ trụ và điện tử tiêu dùng.

IATF 16949:2016 ISO 9001:2015 ISO 14001:2015 TIẾP CẬN & RoHS Chứng nhận của SGS CP65 / EN71

Mỗi lônam châm đĩatrải qua thử nghiệm toàn diện bao gồm xác minh kích thước (sử dụng máy chiếu quang học và CMM), thử nghiệm thuộc tính từ tính (đồ thị độ trễ), đo độ dày lớp phủ (tia X), thử nghiệm độ bám dính (thử nghiệm băng theo tiêu chuẩn ASTM D3359) và mô phỏng môi trường (thử nghiệm phun muối theo tiêu chuẩn ASTM B117). Chứng nhận vật liệu và báo cáo thử nghiệm có sẵn cho tất cả các đơn đặt hàng sản xuất.
