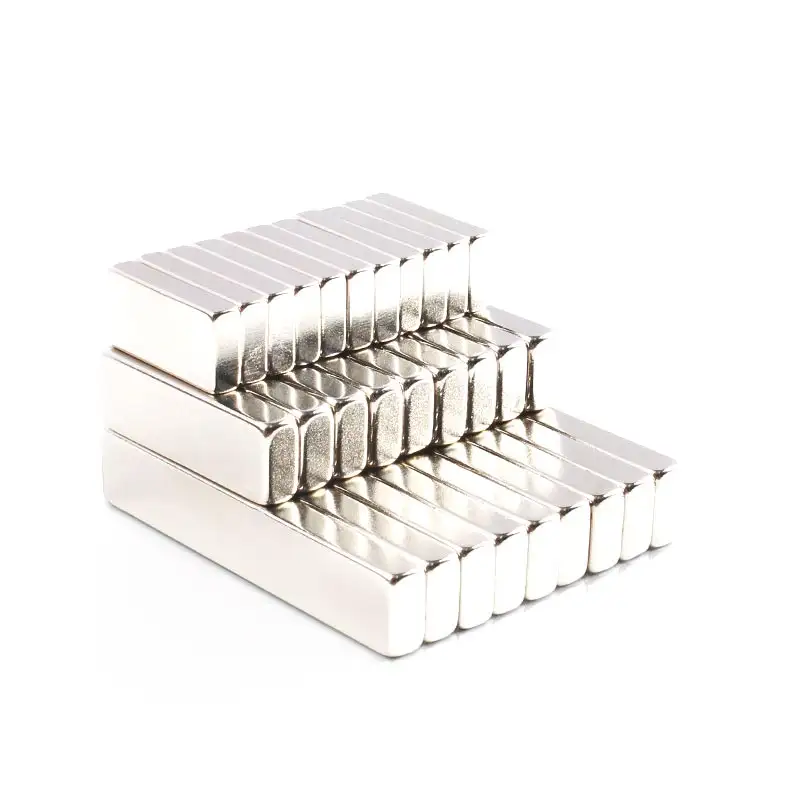

Nam châm hình chữ nhật cho cảm biến

Nền tảng kỹ thuật

So sánh vật liệu nam châm sẵn sàng cho cảm biến

Việc lựa chọn hợp kim từ tính tối ưu là rất quan trọng khi chế tạo Nam châm hình chữ nhật cho cảm biến. Các cấu trúc liên kết cảm biến khác nhau như công tắc sậy, chốt hiệu ứng Hall kỹ thuật số và IC từ điện trở tuyến tính (AMR/TMR) yêu cầu cấu hình từ thông cụ thể, dấu chân vật lý và phản ứng nhiệt. Nam châm thương mại tiêu chuẩn thường bị phân tán từ thông không kiểm soát được; tuy nhiên, nam châm vĩnh cửu cấp cảm biến phải cân bằng lực kháng từ, cảm ứng dư và hệ số nhiệt.

Cái nhìn sâu sắc về kỹ thuật:Các khối hình chữ nhật neodymium cung cấp thông lượng tối đa trên một đơn vị thể tích, kích hoạt các cảm biến vi mô ở các khe hở không khí mở rộng. Tuy nhiên, đối với các ứng dụng trong môi trường có nhiệt độ tăng cao trên 300°C, AlNiCo hoặc SmCo vẫn là tiêu chuẩn không thể tranh cãi.

Độ ổn định nhiệt độ quan trọng

Sự dao động nhiệt độ trực tiếp làm thay đổi điểm vận hành và điểm nhả của cảm biến từ. Việc vượt quá Nhiệt độ Hoạt động Tối đa hoặc Nhiệt độ Curie sẽ gây ra hiện tượng khử từ không thể đảo ngược, dẫn đến lỗi cảm biến hoặc thời gian kích hoạt bị trễ.

Trong điều hướng hàng không vũ trụ, cảm biến hệ thống truyền động ô tô và điều khiển đầu đốt công nghiệp, quản lý nhiệt là điều tối quan trọng:

Hướng từ hóa & Kích hoạt cảm biến

Trục từ hóa xác định hình dạng của đường bao từ trường (phân bố Gauss), xác định khoảng cách chuyển mạch và độ lặp lại của cảm biến. Hình học hình chữ nhật cung cấp ba chế độ từ hóa chính:

Độ chính xác về chiều để chuyển đổi đáng tin cậy

Trong lắp ráp tự động khối lượng lớn hiện đại, một sự thay đổi nhỏ về độ dày nam châm sẽ dẫn đến sự thay đổi đáng kể về cường độ trường bề mặt. Nếu một lô nam châm hình chữ nhật có độ dày khác nhau ±0,1 mm, thì khoảng cách kích hoạt cảm biến có thể lệch đi vài mm—gây ra tình trạng kích hoạt sai hoặc lỗi chuyển mạch hoàn toàn.

Tập đoàn Zhaobao Magnet áp dụng phương pháp cắt bánh xe kim cương có độ chính xác cao và mài dây EDM để duy trì dung sai kích thước chặt chẽ xuống tới ± 0,01mm. Điều này đảm bảo khả năng lặp lại Gauss theo từng đợt trong phạm vi ±1,5%, loại bỏ nhu cầu hiệu chỉnh lại động các thiết bị điện tử cảm biến trên dây chuyền lắp ráp tại nhà máy.

Tính toàn vẹn của sản phẩm

Vỏ & Lớp phủ: Bảo vệ ngoài nam châm

Cảm biến trong môi trường công nghiệp thực tế gặp phải chất lỏng mạnh, rung động nặng, hơi hóa chất và sự xâm nhập của hơi ẩm. Nam châm vĩnh cửu thiêu kết thô—đặc biệt là NdFeB hiệu suất cao—dễ bị oxy hóa và sứt mẻ vi mô dưới tác động theo chu kỳ. Vì vậy, chúng tôi chuyên cung cấp các cụm từ tính được đóng gói đầy đủ, sẵn sàng để lắp thay vì nam châm trần.

Kịch bản ứng dụng

Công tắc Reed, Cảm biến Hall, v.v.

Các khối nam châm vĩnh cửu hình chữ nhật đóng vai trò là bộ kích hoạt vật lý phổ quát trên nhiều công nghệ phát hiện tốc độ và vị trí không tiếp xúc:

Giải quyết việc phát hiện thông qua các rào cản

Một trong những lợi thế kỹ thuật chính của việc triển khai Nam châm hình chữ nhật cho Cảm biến là khả năng chiếu các đường từ thông qua các vật liệu rào cản phi sắt từ như thép không gỉ, nhôm, thủy tinh, nhựa và gỗ mà không có sự thâm nhập cơ học vật lý.

Giải pháp môi trường nhiệt độ cao và khắc nghiệt

Khi các yêu cầu về cảm biến phát sinh trong các môi trường khắc nghiệt như khoang động cơ, lò xử lý công nghiệp, giếng dầu hoặc đường dẫn hơi nước, các cảm biến điện tử thông thường sẽ không hoạt động. Bằng cách ghép nối một thiết bị điện tử cảm biến cách ly đặt ở vùng mát với Nam châm hình chữ nhật AlNiCo hoặc SmCo được làm cứng bằng nhiệt dành cho Cảm biến được đặt trực tiếp bên trong vùng nóng, bạn có thể đạt được khả năng phát hiện vị trí liên tục mà không bị hỏng hóc điện tử nhiệt.

Tùy chỉnh & đặt hàng

Kích thước, lớp và lắp ráp tùy chỉnh

Tại Zhaobao Magnet Group, chúng tôi hiểu rằng không có hai kiến ​​trúc cảm biến nào giống hệt nhau. Chúng tôi cung cấp đầy đủ kỹ thuật tùy chỉnh OEM và ODM được điều chỉnh trực tiếp cho các mô hình CAD và thông số kỹ thuật thiết kế mạch của bạn:

Tại sao hợp tác với Zhaobao Magnet Group?

Được thành lập vào những năm 1990, Zhaobao Magnet Group vận hành một khu phức hợp sản xuất rộng 60.000 mét vuông với hơn 500 nhân viên lành nghề, mang lại sản lượng hàng năm hơn 8.000 tấn nam châm đất hiếm. Phối hợp với Viện Hàn lâm Khoa học Trung Quốc tại Trung tâm Công nghệ Kỹ thuật Nam châm Vĩnh cửu chung của chúng tôi, nắm giữ 22 bằng sáng chế, chúng tôi đảm bảo độ tinh khiết nguyên liệu thô của chúng tôi vượt quá 95% (so với mức trung bình của ngành là 80%).

Chúng tôi được chứng nhận đầy đủ theo IATF16949, ISO9001, ISO14001 và ISO45001, với các sản phẩm đáp ứng tuân thủ CE, ROHS, REACH, CP65 và CHCC. Đã phục vụ hơn 3.000 khách hàng quốc tế bao gồm Huawei, Samsung, General Motors, Hitachi, Volkswagen và Foxconn, chúng tôi cung cấp hỗ trợ kỹ thuật 24/7 với thời gian phản hồi được đảm bảo trong vòng 8 giờ.
