Nam châm dạng vòng khác với nam châm rắn trong các ứng dụng như thế nào?
Trong thế giới từ tính công nghiệp, việc lựa chọn giữa Nam châm vòng và nam châm rắn không chỉ đơn thuần là vấn đề hình dạng. Đó là quyết định ảnh hưởng đến sự phân bổ từ trường, phương pháp lắp đặt, quy trình lắp ráp và cuối cùng là hiệu suất của toàn bộ hệ thống. Một nam châm rắn—dù là đĩa, khối hay hình trụ—tạo ra một từ trường phát ra từ toàn bộ bề mặt của nó. MỘTVòng nam châmNgược lại, nó có một lỗ trung tâm làm thay đổi cơ bản hình dạng của từ trường và mở ra nhiều khả năng thiết kế mà nam châm rắn không có được. Các kỹ sư hiểu được những khác biệt này có thể chỉ định nam châm phù hợp cho ứng dụng, cho dù đó là cảm biến, động cơ, khớp nối từ hay thiết bị giữ.
Câu hỏi Nam châm vòng khác với nam châm rắn như thế nào trong các ứng dụng được trả lời tốt nhất bằng cách kiểm tra các yêu cầu chức năng cụ thể của ứng dụng. Nam châm vòng thường được sử dụng khi nam châm phải được gắn trên trục, khi từ trường phải tập trung ở một vùng hình khuyên cụ thể hoặc khi cần có lỗ trung tâm để lắp ráp hoặc căn chỉnh. Nam châm rắn được sử dụng khi cần có trường tập trung, mạnh tại một điểm hoặc khi nam châm là một phần của cơ cấu giữ hoặc kẹp đơn giản. Bài viết này sẽ cung cấp sự so sánh kỹ thuật toàn diện giữa Nam châm vòng và nam châm rắn, bao gồm hình học từ trường, các cân nhắc về lắp đặt và lắp ráp, tiêu chí lựa chọn dành riêng cho ứng dụng cũng như các yếu tố vật liệu và sản xuất giúp phân biệt chúng.
Mục lục
- 1. Nam châm vòng là gì và nó khác với nam châm rắn như thế nào?
- 2. Hình học từ trường khác nhau như thế nào giữa nam châm vòng và nam châm rắn?
- 3. Tại sao việc lắp đặt và lắp ráp nam châm dạng vòng lại được ưu tiên hơn trong các hệ thống quay?
- 4. Sự khác biệt chính về ứng dụng giữa nam châm vòng và nam châm rắn là gì?
- 5. So sánh quy trình lựa chọn nguyên liệu và sản xuất như thế nào?
- 6. Câu hỏi thường gặp (FAQ)
- 7. Kết luận
1. Nam châm vòng là gì và nó khác với nam châm rắn như thế nào?

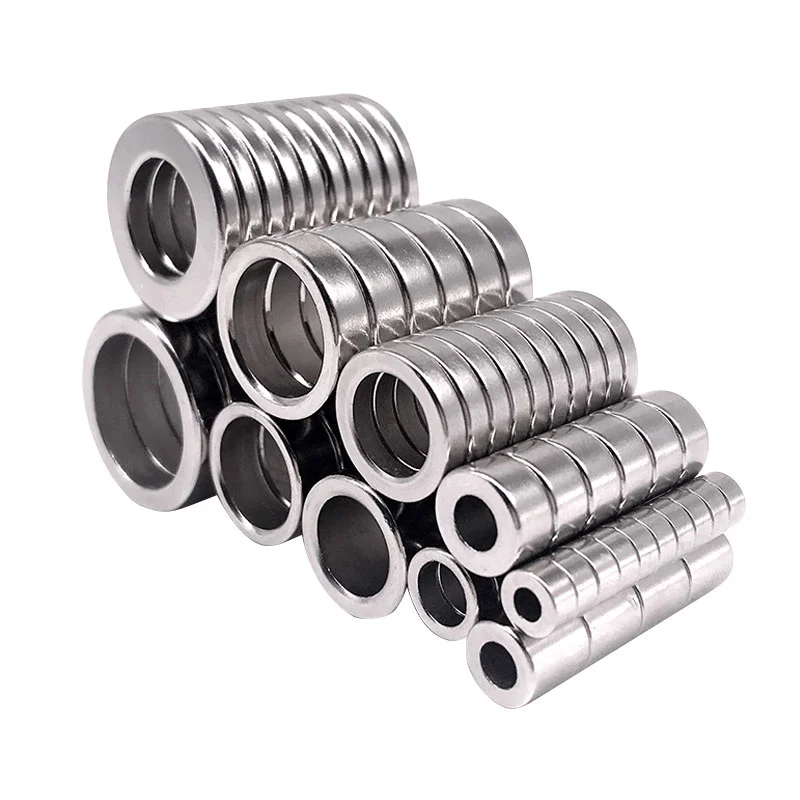

Nam châm vòng là một nam châm vĩnh cửu có lỗ ở giữa, tạo thành hình khuyên (giống như chiếc nhẫn). Lỗ có thể có nhiều kích cỡ khác nhau, từ lỗ khoan nhỏ đến lỗ mở lớn tiếp cận đường kính ngoài. Nam châm có thể được từ hóa theo trục (với các cực trên các mặt phẳng) hoặc từ hóa theo đường kính (với các cực trên bề mặt cong). Việc lựa chọn hướng từ hóa phụ thuộc vào ứng dụng. Ngược lại, một nam châm rắn không có lỗ ở giữa. Nó là một khối vật liệu từ tính rắn, chẳng hạn như đĩa, khối hoặc hình trụ. Sự khác biệt đơn giản về hình học nhưng sâu sắc về chức năng. Lỗ trung tâm của Ring Magnet không chỉ là tính năng tiết kiệm trọng lượng; nó là một bộ phận chức năng cho phép nam châm được gắn trên trục, ống hoặc thanh ren. Nó cũng làm thay đổi sự phân bố của từ trường, tập trung nó vào khu vực hình khuyên thay vì toàn bộ thể tích.
Để hiểu sự khác biệt, hãy xem xét tính chất vật lý cơ bản của nam châm vĩnh cửu. Một nam châm đĩa rắn có từ trường mạnh nhất ở tâm và giảm dần theo khoảng cách. Các đường sức xuất hiện từ mặt cực bắc và quay trở lại mặt cực nam. Trường thường đối xứng qua trục trung tâm. Nam châm vòng có kiểu trường tổng thể tương tự, nhưng lỗ trung tâm tạo ra vùng có cường độ trường thấp hơn ở giữa. Điều này có thể thuận lợi trong các ứng dụng mà tâm nam châm không bị nhiễu từ tính, chẳng hạn như khi đặt cảm biến ở giữa vòng. Bảng dưới đây tóm tắt những khác biệt cơ bản giữa Nam châm vòng và nam châm rắn.
| Tính năng | Vòng nam châm | Nam châm rắn |
| Hình học | Hình khuyên (có lỗ trung tâm) | Rắn (không có lỗ) |
| gắn kết | Có thể được gắn trên trục, ống hoặc thanh | Yêu cầu kẹp bên ngoài hoặc chất kết dính |
| Phân phối trường | Tập trung ở vùng hình khuyên | Tập trung ở trung tâm và các cạnh |
| Tùy chọn từ hóa | Trục, đường kính hoặc đa cực | Trục hoặc đường kính (giới hạn) |
| Cân nặng | Nhẹ hơn (ít vật liệu hơn) | Nặng hơn (nhiều vật liệu hơn) |
| Ứng dụng điển hình | Cảm biến, động cơ, khớp nối, loa | Giữ, kẹp, tách từ |
TạiHạ Môn Zhaobao Magnet Co., Ltd., chúng tôi sản xuất cả Nam châm vòng và nam châm rắn với nhiều loại vật liệu và kích cỡ. Đội ngũ kỹ thuật của nhà máy của chúng tôi có thể giúp bạn xác định loại nào phù hợp nhất với ứng dụng của bạn. Sự lựa chọn không phải lúc nào cũng rõ ràng; nó đòi hỏi phải phân tích cẩn thận các yêu cầu từ trường, các ràng buộc cơ học và quy trình lắp ráp. Trong các phần sau, chúng ta sẽ xem xét chi tiết các yếu tố này.
2. Hình học từ trường khác nhau như thế nào giữa nam châm vòng và nam châm rắn?
Hình dạng từ trường của nam châm được xác định bởi hình dạng và hướng từ hóa của nó. Đối với Nam châm vòng, lỗ trung tâm tạo ra sự phân bổ trường độc đáo khác với nam châm rắn. Để hình dung sự khác biệt này, hãy tưởng tượng các đường sức khi chúng phát ra từ nam châm. Trong nam châm đĩa rắn, các đường sức tập trung ở tâm và trải ra khi chúng di chuyển ra khỏi bề mặt. Từ trường mạnh nhất ở trung tâm mặt đĩa. Trong Nam châm vòng, các đường sức tập trung ở vùng hình khuyên giữa đường kính trong và ngoài. Tâm của vòng có từ trường tương đối yếu. Sự khác biệt này rất quan trọng trong các ứng dụng trong đó nam châm được sử dụng để kích hoạt cảm biến hoặc tương tác với một bộ phận cụ thể của hệ thống.
Hướng từ hóa là một yếu tố quan trọng khác. Nam châm vòng có thể được từ hóa theo nhiều cách. Từ hóa dọc trục có nghĩa là các cực nằm trên các mặt phẳng của vòng. Đây là loại phổ biến nhất và tạo ra trường tương tự như trường của đĩa đặc nhưng có một lỗ ở giữa. Từ hóa đường kính có nghĩa là các cực nằm ở phía đối diện với đường kính ngoài của vòng. Điều này tạo ra một trường được định hướng xuyên suốt vòng, rất hữu ích trong các ứng dụng như bộ mã hóa từ tính và cảm biến quay. Từ hóa đa cực có nghĩa là vòng có nhiều cực bắc và cực nam xung quanh chu vi của nó. Điều này được sử dụng trong các ứng dụng như khớp nối từ tính và động cơ DC không chổi than. Bảng dưới đây tóm tắt các tùy chọn từ hóa khác nhau cho Nam châm vòng.
| Loại từ hóa | Vị trí cực | Hình dạng trường | Ứng dụng điển hình |
| trục | Mặt phẳng | Tương tự như một cái đĩa, có lỗ ở giữa | Giữ, kẹp, cảm biến |
| đường kính | Các cạnh đối diện của đường kính ngoài | Trường định hướng xuyên qua vòng | Bộ mã hóa, cảm biến quay |
| Đa cực | Nhiều cực xung quanh chu vi | Trường xen kẽ xung quanh vòng | Động cơ, khớp nối từ |
Hình dạng trường cũng ảnh hưởng đến lực từ mà nam châm có thể tác dụng. Một nam châm rắn có cùng đường kính và độ dày bên ngoài như Nam châm vòng thường sẽ có lực kéo cao hơn vì nó có nhiều vật liệu từ tính hơn. Tuy nhiên, trường của Nam châm vòng tập trung nhiều hơn ở vùng hình khuyên, đây có thể là một lợi thế trong các ứng dụng mà lực phải được tác dụng lên một khu vực cụ thể. Tại Xiamen Zhaobao Magnet Co., Ltd., chúng tôi sử dụng phần mềm mô phỏng từ tính tiên tiến để lập mô hình phân bố trường của Nam châm vòng và nam châm rắn. Điều này cho phép chúng tôi tối ưu hóa thiết kế cho từng ứng dụng cụ thể của khách hàng.
3. Tại sao việc lắp đặt và lắp ráp nam châm dạng vòng lại được ưu tiên hơn trong các hệ thống quay?
Một trong những khác biệt thực tế quan trọng nhất giữa Nam châm vòng và nam châm rắn là sự dễ dàng lắp đặt và lắp ráp. Nam châm vòng có một lỗ ở giữa có thể được sử dụng để gắn nam châm lên trục, ống hoặc thanh. Đây là một lợi thế quan trọng trong các hệ thống quay, chẳng hạn như động cơ, máy phát điện và khớp nối từ, trong đó nam châm phải được đặt chính xác ở tâm trên một trục quay. Một nam châm rắn không thể được gắn theo cách này; nó sẽ yêu cầu một giá đỡ hoặc chất kết dính riêng biệt, có thể kém chính xác hơn và kém tin cậy hơn. Lỗ trung tâm của Ring Magnet cũng cho phép nó được xếp chồng lên nhau trên một trục với các bộ phận khác, chẳng hạn như vòng bi và miếng đệm, giúp đơn giản hóa quá trình lắp ráp.
Ví dụ, trong động cơ DC không chổi than thông thường, rôto bao gồm một trục có Nam châm vòng được gắn trên đó. Nam châm được từ hóa với nhiều cực và nó tương tác với cuộn dây stato để tạo ra mô-men xoắn. Lỗ trung tâm của Nam châm vòng cho phép nó được lắp vào trục với độ khít chính xác, đảm bảo rằng nam châm đồng tâm hoàn toàn với trục. Điều này rất cần thiết để máy hoạt động trơn tru, không rung. Một nam châm rắn sẽ yêu cầu một trục hoặc vật mang riêng để gắn nó vào trục, điều này làm tăng thêm chi phí và độ phức tạp cho việc lắp ráp. Bảng dưới đây so sánh đặc tính lắp của Nam châm vòng và nam châm rắn.
| Phương pháp lắp | Vòng nam châm | Nam châm rắn |
| Gắn trục | Trực tiếp (ép khít, dán hoặc vít định vị) | Yêu cầu một trung tâm hoặc nhà cung cấp dịch vụ riêng biệt |
| Định tâm | Tuyệt vời (lỗ trung tâm đảm bảo độ đồng tâm) | Trung bình (yêu cầu căn chỉnh bên ngoài) |
| xếp chồng | Dễ dàng (có thể xếp chồng lên nhau trên trục) | Khó khăn (cần có miếng đệm) |
| Độ phức tạp của hội | Thấp | Cao |
| Ứng dụng quay điển hình | Động cơ, máy phát điện, bộ mã hóa, khớp nối | Không thường được sử dụng |
Sự dễ dàng lắp đặt cũng mở rộng đến việc lắp ráp các cụm từ tính, chẳng hạn như khớp nối từ tính và bánh răng từ tính. Trong các tổ hợp này, nhiều nam châm được sắp xếp theo một mẫu cụ thể để đạt được tương tác từ tính mong muốn. Nam châm dạng vòng có thể được gắn dễ dàng trên một trục chung hoặc trong một vỏ chung, đảm bảo căn chỉnh và khoảng cách chính xác. Điều này khó đạt được hơn nhiều với nam châm rắn, đòi hỏi các thiết bị cố định và quy trình căn chỉnh tùy chỉnh. Tại nhà máy của chúng tôi, chúng tôi có nhiều kinh nghiệm trong việc thiết kế và sản xuất các cụm từ tính sử dụng Nam châm vòng. Chúng tôi có thể cung cấp các bộ lắp ráp hoàn chỉnh sẵn sàng để lắp đặt, giúp khách hàng tiết kiệm thời gian và công sức.
4. Sự khác biệt chính về ứng dụng giữa nam châm vòng và nam châm rắn là gì?
Việc lựa chọn giữa Nam châm vòng và nam châm rắn cuối cùng được quyết định bởi các yêu cầu cụ thể của ứng dụng. Mặc dù cả hai loại nam châm đều có thể được sử dụng trong nhiều ứng dụng, nhưng có một số ứng dụng nhất định trong đó một loại rõ ràng là vượt trội hơn. Hiểu những khác biệt ứng dụng này là điều cần thiết để đưa ra lựa chọn đúng đắn. Bảng sau đây cung cấp bản tóm tắt về những điểm khác biệt chính trong ứng dụng giữa Nam châm vòng và nam châm rắn.
| Ứng dụng | Loại nam châm ưa thích | Lý do |
| Cảm biến (Hiệu ứng Hall, Bộ mã hóa) | Vòng nam châm | Lỗ trung tâm cho phép gắn trên trục; từ hóa đa cực cung cấp phản hồi vị trí chính xác. |
| Động cơ và máy phát điện | Vòng nam châm | Lắp trục trực tiếp; từ hóa đa cực để tạo ra mô-men xoắn trơn tru. |
| Khớp nối từ | Vòng nam châm | Gắn đồng tâm trên trục; từ hóa đa cực để truyền mô-men xoắn. |
| Loa | Vòng nam châm | Lỗ trung tâm chứa cuộn dây giọng nói và cho phép gắn nam châm vào khung loa. |
| Giữ và kẹp | Nam châm rắn | Lực kéo cao hơn trên một đơn vị thể tích; bề mặt phẳng đơn giản để tiếp xúc trực tiếp. |
| Máy tách từ | Nam châm rắn | Trường tập trung, mạnh để thu giữ các hạt sắt; lắp đơn giản. |
| Dụng cụ từ tính | Nam châm rắn | Trường nhỏ gọn, có độ bền cao để giữ các dụng cụ và bộ phận. |
Sự khác biệt về ứng dụng không phải lúc nào cũng rõ ràng. Trong một số trường hợp, Ring Magnet có thể được sử dụng trong ứng dụng thường sử dụng nam châm rắn và ngược lại. Ví dụ: Vòng nam châm có thể được sử dụng để giữ nếu cần có lỗ ở giữa cho vít hoặc bu lông. Một nam châm rắn có thể được sử dụng trong cảm biến nếu cảm biến được thiết kế để phát hiện trường ở tâm nam châm. Quyết định phải dựa trên sự phân tích cẩn thận về các yêu cầu từ trường, các ràng buộc cơ học và chi phí. Tại Xiamen Zhaobao Magnet Co., Ltd., chúng tôi hợp tác chặt chẽ với khách hàng để hiểu yêu cầu ứng dụng của họ và đề xuất loại nam châm phù hợp nhất. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp các dịch vụ mô phỏng và tạo mẫu từ tính để xác thực thiết kế trước khi sản xuất.
5. So sánh quy trình lựa chọn nguyên liệu và sản xuất như thế nào?
Cả Nam châm vòng và nam châm rắn đều có thể được sản xuất từ nhiều loại vật liệu từ tính, bao gồm neodymium (NdFeB), samarium coban (SmCo) và ferrite. Việc lựa chọn vật liệu phụ thuộc vào cường độ từ tính cần thiết, nhiệt độ vận hành và chi phí. Neodymium là vật liệu bền nhất và được sử dụng phổ biến nhất cho các ứng dụng hiệu suất cao, nhưng nó có giới hạn nhiệt độ hoạt động thấp hơn samarium coban. Ferrite yếu hơn nhưng rẻ hơn nhiều và có khả năng chống ăn mòn tuyệt vời. Bảng dưới đây so sánh các đặc tính chính của các vật liệu này.
| Vật liệu | Cường độ từ tính (BHmax) | Nhiệt độ hoạt động tối đa | Chống ăn mòn | Chi phí tương đối |
| Neođim (NdFeB) | 35 - 52 MGOe | 80 - 150°C | Kém (cần lớp phủ) | Trung bình |
| Samari Cobalt (SmCo) | 16 - 32 MGOe | 250 - 350°C | Tốt | Cao |
| Ferrite | 3 - 5 MGOe | 250°C | Xuất sắc | Thấp |
Quy trình sản xuất Nam châm vòng phức tạp hơn so với nam châm rắn, đặc biệt đối với các vòng từ hóa đường kính hoặc đa cực. Vòng phải được ép hoặc gia công theo kích thước chính xác và từ hóa phải được áp dụng với độ chính xác để đạt được kiểu cực mong muốn. Đối với từ hóa đa cực, cần có một thiết bị từ hóa chuyên dụng, có thể tốn kém để thiết kế và sản xuất. Việc kiểm tra Nam châm vòng cũng cần có thiết bị chuyên dụng, chẳng hạn như cuộn dây Helmholtz hoặc máy lập bản đồ từ trường, để xác minh dạng cực và cường độ trường. Tại nhà máy của chúng tôi, chúng tôi đã đầu tư vào thiết bị kiểm tra và từ hóa tiên tiến để đảm bảo rằng Nam châm dạng vòng của chúng tôi đáp ứng các thông số kỹ thuật khắt khe nhất. Chúng tôi cũng cung cấp nhiều loại lớp phủ, bao gồm niken, kẽm, epoxy và Parylene, để bảo vệ nam châm khỏi bị ăn mòn. Cam kết của chúng tôi về chất lượng và độ chính xác đã giúp chúng tôi trở thành nhà cung cấp Nam châm vòng đáng tin cậy cho khách hàng trên toàn thế giới.
6. Câu hỏi thường gặp (FAQ)
Câu hỏi 1: Nam châm dạng vòng có thể được sử dụng thay cho nam châm rắn trong ứng dụng giữ không?
Trả lời: Trong một số trường hợp, có. Nam châm vòng có thể được sử dụng để giữ nếu lỗ trung tâm cần cho vít, bu lông hoặc phương pháp buộc chặt khác. Tuy nhiên, nam châm rắn thường sẽ cung cấp lực kéo cao hơn cho cùng đường kính ngoài và độ dày vì nó có nhiều vật liệu từ tính hơn. Nếu lực giữ là quan trọng và không cần có lỗ ở giữa thì nam châm rắn thường là lựa chọn tốt hơn.
Câu hỏi 2: Ưu điểm của Nam châm vòng nhiều cực so với Nam châm vòng từ hóa dọc trục là gì?
Trả lời: Nam châm vòng nhiều cực có nhiều cực bắc và cực nam xung quanh chu vi của nó, trong khi Nam châm vòng từ hóa dọc trục chỉ có các cực trên các mặt phẳng của nó. Cấu hình đa cực được sử dụng trong các ứng dụng yêu cầu từ trường xoay chiều nhanh, chẳng hạn như động cơ DC không chổi than, bộ mã hóa từ tính và khớp nối từ tính. Nó cho phép tạo ra mô-men xoắn mượt mà hơn và phản hồi vị trí chính xác hơn.
Câu hỏi 3: Làm cách nào để chọn hướng từ hóa phù hợp cho Nam châm vòng của tôi?
Trả lời: Việc lựa chọn hướng từ hóa phụ thuộc vào ứng dụng. Từ hóa dọc trục được sử dụng khi từ trường phải được định hướng dọc theo trục của vòng, chẳng hạn như trong ứng dụng giữ hoặc cảm biến đơn giản. Từ hóa đường kính được sử dụng khi trường phải được định hướng qua vòng, chẳng hạn như trong bộ mã hóa quay. Từ hóa đa cực được sử dụng khi cần một trường xoay chiều nhanh, chẳng hạn như trong động cơ hoặc khớp nối từ. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn chọn hướng từ hóa tối ưu cho ứng dụng của bạn.
Câu hỏi 4: Nhiệt độ hoạt động tối đa của Nam châm vòng neodymium là bao nhiêu?
Trả lời: Nhiệt độ hoạt động tối đa của Nam châm vòng neodymium phụ thuộc vào loại vật liệu. Các loại tiêu chuẩn có nhiệt độ hoạt động tối đa là 80°C. Các loại nhiệt độ cao có thể hoạt động ở nhiệt độ lên tới 150°C hoặc thậm chí 200°C, nhưng các loại này có cường độ từ tính thấp hơn. Đối với các ứng dụng đòi hỏi cả nhiệt độ cao và cường độ từ tính cao, coban samarium là vật liệu được ưu tiên.
Câu hỏi 5: Nam châm vòng có thể được tùy chỉnh theo kích thước và dung sai cụ thể không?
Trả lời: Có, Nam châm dạng vòng có thể được tùy chỉnh theo kích thước và dung sai cụ thể. Tại Xiamen Zhaobao Magnet Co., Ltd., chúng tôi cung cấp dịch vụ sản xuất tùy chỉnh cho Nam châm vòng với nhiều kích cỡ và hình dạng. Chúng tôi có thể gia công nam châm với dung sai chính xác, áp dụng lớp phủ tùy chỉnh và từ hóa chúng theo thông số kỹ thuật chính xác của bạn. Đội ngũ kỹ thuật của chúng tôi có thể làm việc với bạn để thiết kế Ring Magnet hoàn hảo cho ứng dụng của bạn.
7. Kết luận
Sự khác biệt giữa Nam châm vòng và nam châm rắn không chỉ nằm ở sự hiện diện của lỗ. Đó là sự khác biệt cơ bản về hình học từ trường, khả năng lắp đặt và tính phù hợp của ứng dụng. Nam châm vòng là lựa chọn ưu tiên khi nam châm phải được gắn trên trục, khi trường phải tập trung ở vùng hình khuyên hoặc khi cần có trường đa cực. Nam châm rắn được ưu tiên sử dụng khi cần lực kéo tập trung, cao hoặc khi nam châm phải là một phần của cơ cấu giữ hoặc kẹp đơn giản. Hiểu được những khác biệt này là điều cần thiết đối với các kỹ sư và nhà thiết kế khi chỉ định nam châm cho sản phẩm của họ. Tại Hạ Môn Zhaobao Magnet Co., Ltd., chúng tôi có chuyên môn và khả năng sản xuất để sản xuất cả Nam châm vòng và nam châm rắn theo tiêu chuẩn cao nhất. Nhà máy của chúng tôi sử dụng vật liệu tiên tiến, quy trình sản xuất chính xác và kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mọi nam châm chúng tôi sản xuất đều đáp ứng yêu cầu của khách hàng.
Nếu bạn không chắc chắn loại nam châm nào là tốt nhất cho ứng dụng của mình, nhóm kỹ thuật của chúng tôi sẵn sàng trợ giúp. Chúng tôi cung cấp tư vấn và hỗ trợ thiết kế miễn phí để giúp bạn chọn nam châm tối ưu cho nhu cầu của mình. Hãy liên hệ với chúng tôi ngay hôm nay để thảo luận về đơn đăng ký của bạn và yêu cầu báo giá.
Liên hệ với Công ty TNHH Nam châm Zhaobao Hạ Môn ngay hôm nayđể thảo luận về các yêu cầu về Nam châm vòng hoặc nam châm rắn và khám phá cách các giải pháp từ tính của chúng tôi có thể cải thiện sản phẩm của bạn.
