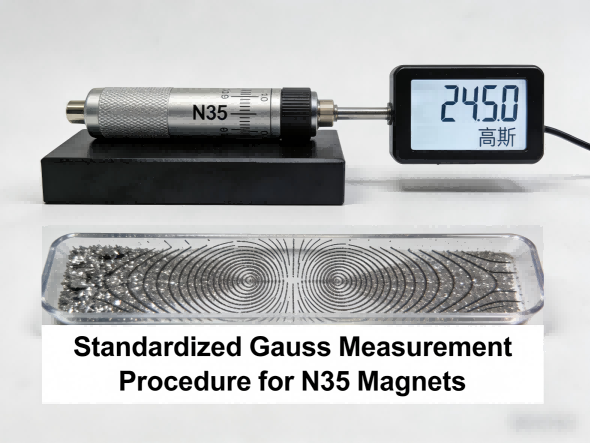

Đã báo cáogaussgiá trị thay đổi đáng kể dựa trên kỹ thuật đo lường. Chúng tôi tuân thủ tiêu chuẩn ASTM A977 để kiểm tra từ tính, sử dụng máy đo gauss hiệu ứng Hall đã được hiệu chuẩn với đầu dò vùng hoạt động 0,25mm². Các phép đo được thực hiện ở khoảng cách tiêu chuẩn (tiếp xúc, 0,5mm, 1,0mm) tính từ tâm bề mặt nam châm. cácgaussviệc đọc nam châm N35 giảm khoảng 8-12% trên mỗi milimet khe hở không khí, khiến giao thức đo nhất quán trở nên cần thiết cho phân tích so sánh giữa các nguồn nam châm khác nhau.

Hình dạng và tỷ lệ khung hình của nam châm N35 ảnh hưởng đáng kể đến bề mặtgaussbài đọc. Nam châm dài, mỏng thể hiện mật độ từ thông bề mặt thấp hơn do trường khử từ bên trong mạnh hơn, trong khi nam châm dày, ngắn thể hiện số đọc cao hơn. Ví dụ, một nam châm đĩa N35 (đường kính 10 mm × dày 2 mm) thường có kích thước 2.300-2.400 gauss, trong khi cùng một vật liệu ở dạng khối (10 mm × 10 mm × 10 mm) có thể đạt tới 2.500-2.600 gauss. Bảng dữ liệu kỹ thuật của chúng tôi cung cấp thông tin hình học cụ thểgaussdữ liệu để lập kế hoạch ứng dụng chính xác.

Nhất quángausshiệu suất đòi hỏi kiểm soát vật liệu và quy trình nghiêm ngặt. Nam châm N35 của chúng tôi sử dụng vật liệu neodymium nguyên chất (độ tinh khiết ≥99,5%) với hàm lượng dysprosi được kiểm soát để đảm bảo các đặc tính từ tính đồng nhất. Thông qua việc kiểm soát quy trình bằng thống kê về nhiệt độ thiêu kết (±2°C) và cường độ từ trường từ hóa ( ≥2,0T), chúng tôi đạt được quy trình sản xuất theo từng đợtgaussbiến động nhỏ hơn ±3%, thấp hơn đáng kể so với biến thiên điển hình trong ngành là ±8-10%. Mỗi lô sản xuất đều được lập bản đồ gauss để xác minh tính đồng nhất.
